GRAPHISOFT Archicad 求積計算アドオンシステム
求積ツール for ARCHICAD
かんたん操作で求積図形作成・求積計算を正確に、スピーディーに
求積ツールfor ARCHICADは、設計業務の中で大きなウェイトを占めていた求積作業を効率化するArchicadのアドオンシステムで、入力済の3D建物モデルや２D図面から、面積計算を簡単な操作で効率的に行うことができるツールです。
求積図の作成開始からプラン変更に対応した修正作業まで、さまざまな作業に対応しており、正確・スピーディーに面積計算・図面作成作業を進めることができます。
[▼本ページ下部より無料Light版がダウンロードできます]
基本機能紹介 Youtube 約1分
こんな悩みを解決
●Archicadで求積図を自動作成し、作業時間を短縮させたい
●Archicadのデータを使って、求積図形を作成・計算したい
●正確かつスピーディーに面積集計・求積図作成を行いたい

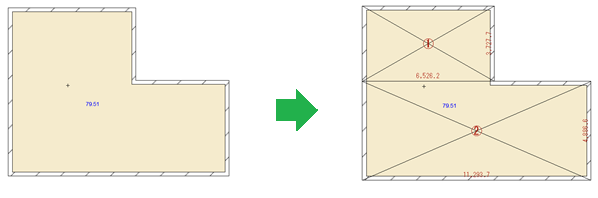

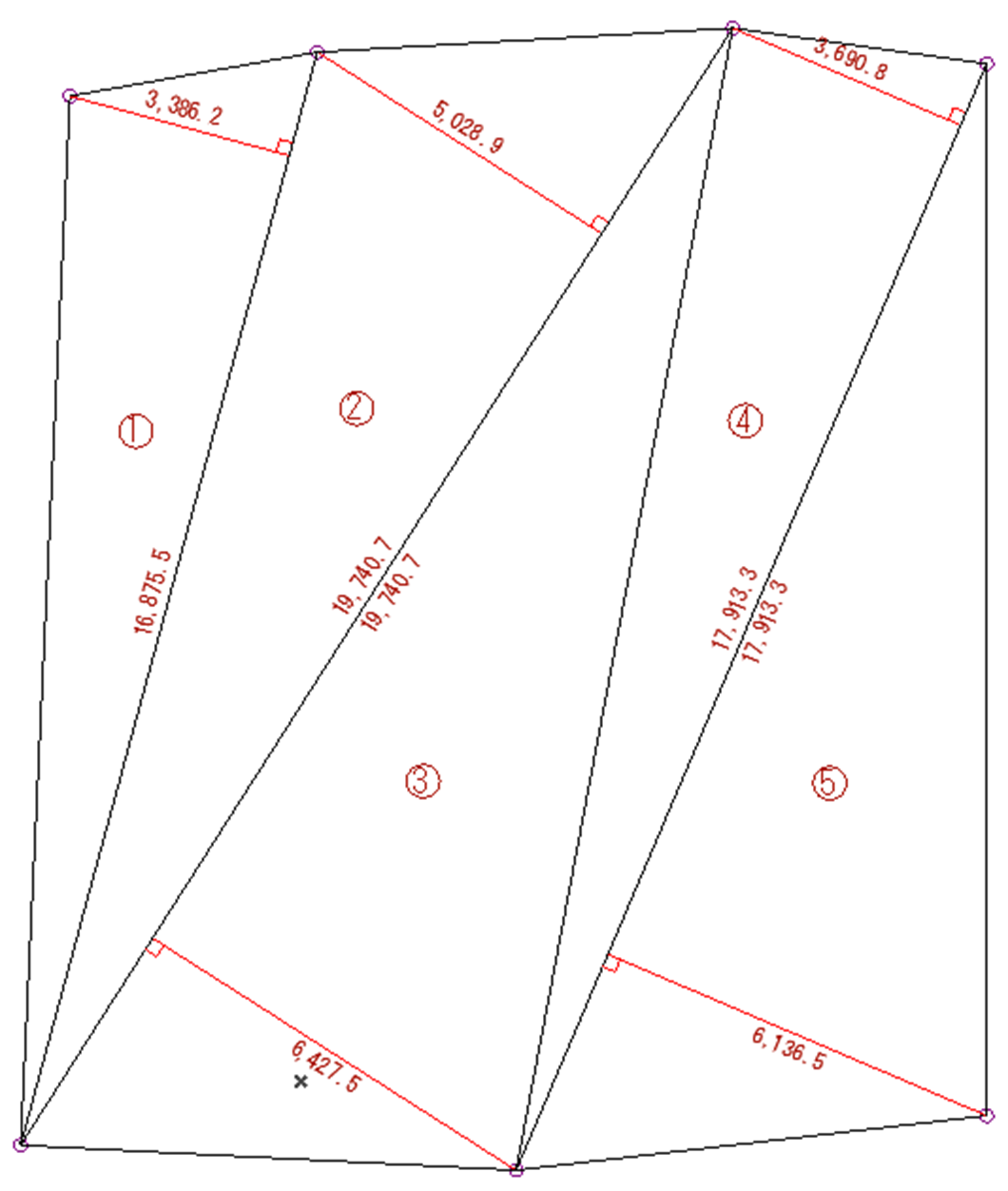

「ゾーン/スラブ/塗り潰し/ポリライン」を利用した自動求積図形生成機能を搭載！自動生成された求積図形は、元となるエレメントの更新（変更）に合わせて自動更新が可能です。 自動求積図形作成には、三角形・矩形(縦)・矩形(横)・図形内分解(横型・縦型)、回転を考慮、穴に求積区画を作成など多彩なモードが用意されています。 また、任意に求積図形を生成することも可能ですので、2D図面を元にした求積図作成も可能となります。生成された求積図形には、記号や番号等複数の組合せで登録することもできますので複雑な組み合わせの求積計算も可能となります。

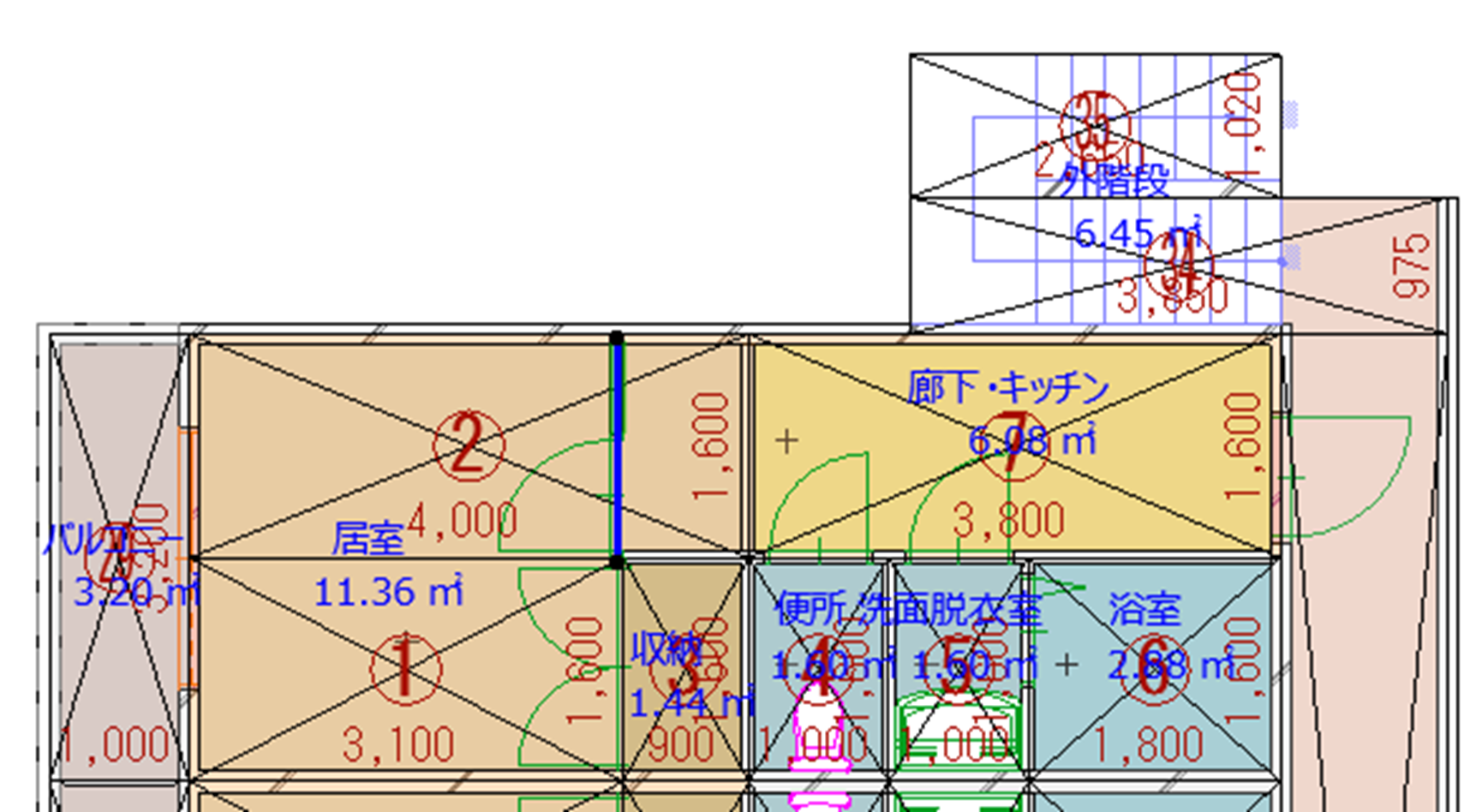

求積図自動生成
[求積図形]
求積区画作成～面積表作成まで

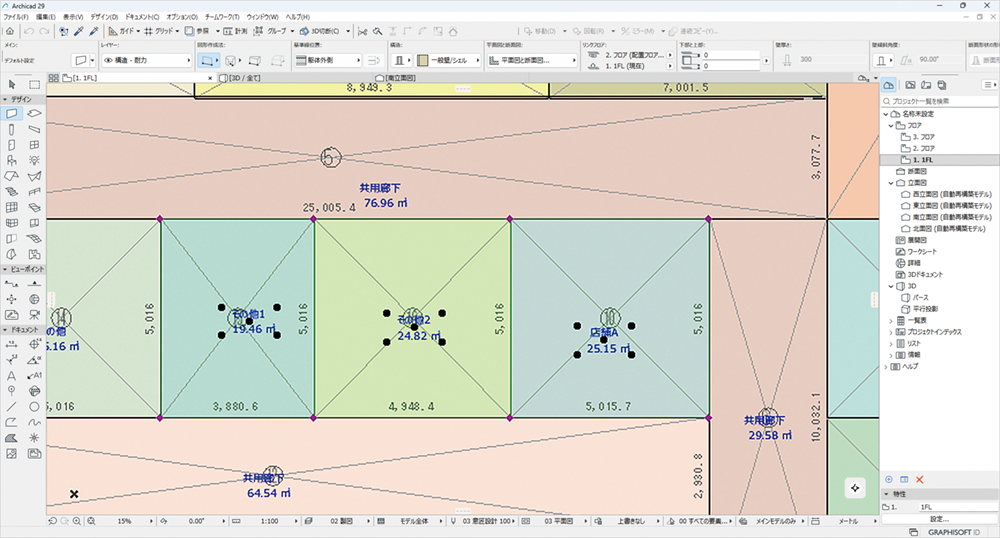

求積図形のゾーン更新に伴う再計算

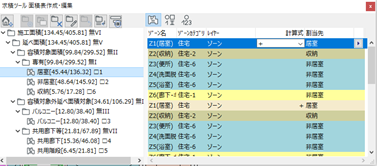

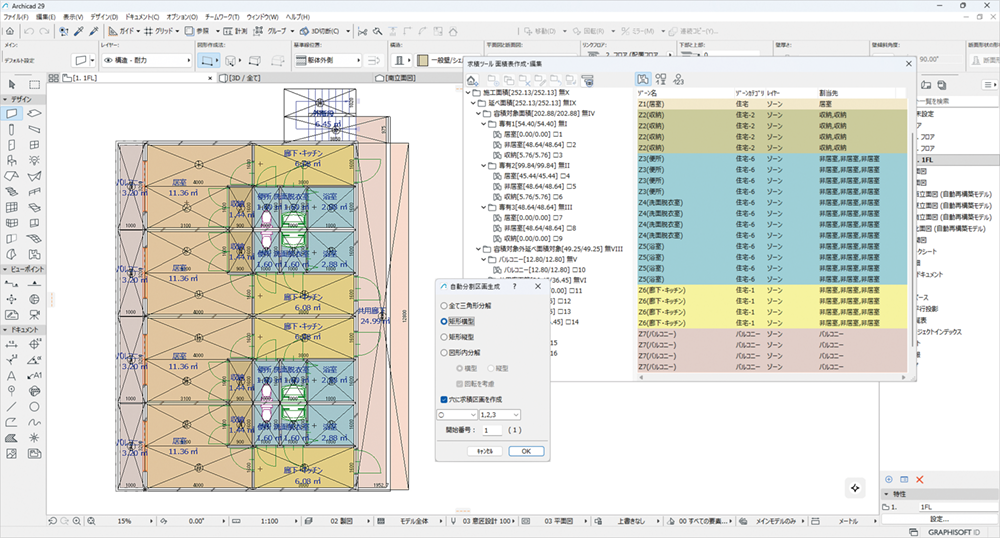

求積図形毎に面積属性を割り当てておくことで面積集計も自動計算されます。集計ルールは「計算パターン」として任意に登録することも可能です。 また、計算パターンは複数の計算ルール(法面積、施工床計算等)を同時に保持し、算定することもできます。
面積集計機能

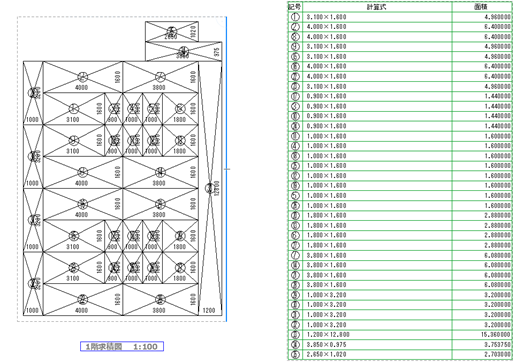

図面として用いる求積図・面積表はワークシートに自動レイアウトします。各階求積図・面積集計表、建物面積表を計算パターン毎に自動生成し、建物面積表はExcelのワークシート(CSV)に書き出すことが可能です。

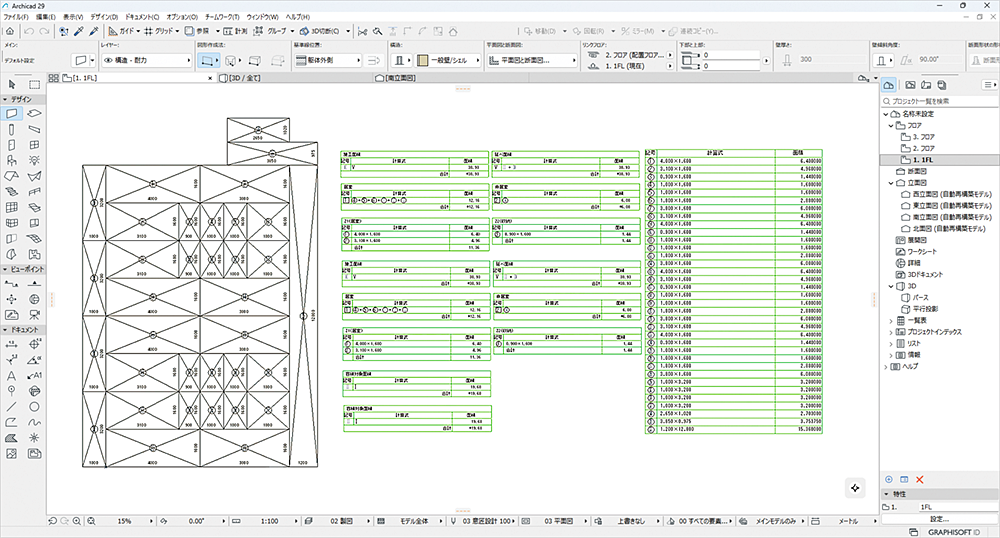

求積図形面積表/求積区画面積表/集計項目面積表
[建物面積表(Excel)]

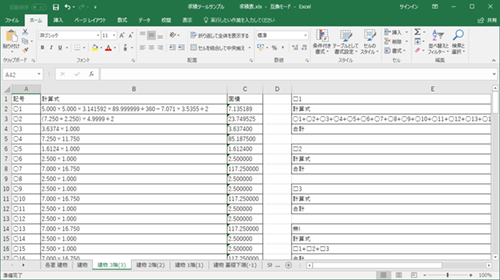

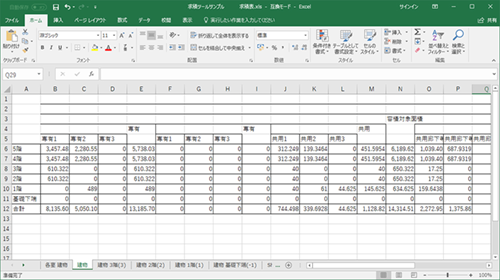

[求積表(Excel)]
[求積表(Excel)]
面積集計の属性毎に任意の色を指定する事も可能です。
指定された各色は平面図やワークシートにも反映されます。
色指定機能（カラー:求積図形・求積表）
[カラー:求積図形面積表/求積区画面積表/集計項目面積表]
[カラー:求積図形]
[指定色をワークシートに反映]
求積ツール for ARCHICADの無償体験版＜求積ツールLight＞を無償ダウンロード頂けます。ダウンロードは下記よりお申し込みください。
※Archicad及びArchicadSolo各種対応版 Windows対応版に加え、MacOS対応版のご用意があります。
求積ツールforARCHICADの有償版・無償版機能比較表はこちら
(グラフィソフトジャパンホームページ)
求積ツール for ARCHICADについてのご質問は、メールまたFAXでのご対応となります。
弊社ホームページ右上[お問い合わせ]ページより専用フォームをご利用ください。
■本システムは、Archicad26 / Archicad26 Solo専用のアドオンシステムです。
■Archicad26 / Archicad26 Soloが別途必要となり、新規販売の対象バージョンはArchicad26 / Archicad26 Soloとなります。
■ArchicadのWindows®/MacOS® 共にプラグインが可能です。動作環境は、Archicadに依存します。
■Archicadアドオンシステムのサポート対象バージョンは最新バージョンより3バージョン前までとなり、サポート対象バージョンはArchicad(Solo)26.25.24.23となります。 それ以前の対応バージョンをご利用の方はバージョンアップをお願い致します。
■Archicad20以前のバージョンで作成された求積ツールのデータは互換性がありません。
| 求積図・面積表の自動作図 | 自動生成：入力済みのゾーンから求積図形・面積表を自動生成します。(生成方法・全て三角形分解、矩形横型、矩形縦型、図形内分解、穴に求積区画を作成) 手動生成：平面図上でコマンドより手動でトレースし、求積図形を生成・配置します。 |
|---|---|
| 計算パターンの設定 | デフォルト設定の他計算項目数・計算・端数処理ルールはパレット内で変更が可能です。 |
| 出力・Excel(CSV)変換 | 面積集計された結果をワークシートの他、予め用意されたExcelのテンプレート(CSV)にエクスポートし面積表として利用できます。 EXCEL出力に関してビルド番号が「16.0」以降の Excel のバージョンに対応しています。ビルド番号「15」以前のバージョンの場合、出力できない場合があります。 |
| 動作環境 | ・Archicad26 / Archicad26 Soloの動作環境に準拠(詳細はArchicadの動作環境を参照) ・プロテクトキーはCodeMeterを使用 |
※本ページに記載されている内容は、予告無しに変更される場合があります。
※本システムには、Archicad並びにExcelは含みません。
※ArchicadはGRAPHISOFTの登録商標です。
※Mac OSはアップル社のApple Inc.の商標です。
※Windowsは米国MicrosoftCorporationの米国およびその他の国における登録商標です。
| 価 格 |
スタンドアロン版 95,000円(税込104,500円)ご購入方法は、オンラインまたはAmazonにて承っております。 ※ネットワーク版は3ライセンスからの販売となります。 ■オンラインでの購入 求積ツール for ARCHICAD スタンドアロン版（オンライン購入） ※オンライン購入は[カード決済]または[銀行振込]をご選択いただけます。 ■Amazonでの購入 求積ツール for ARCHICAD スタンドアロン版（Amazon購入） ※Amazonのアカウントをお持ちの方は、Amazonで購入すると価格の1%分のAmazonポイントが付与されます。 お得なセット販売［VolumePack］ ADS-BT + MassPlan + 求積ツール for ARCHICAD Archicadアドオン製品3種類をまとめたお得なセット「VolumePack」はこちら |
|---|
バージョンアップについて
求積ツール for ARCHICAD旧バージョンをお持ちの方で、最新版をお求めの方
■2バージョン以上前から最新版へのバージョンアップ費：40,000円(税込44,000円)/1ライセンス
■1バージョン前から最新版へのバージョンアップ費：30,000円(税込33,000円)/1ライセンス
※バージョンアップ費用は導入ライセンス数分必要となります。
お問合せ：TEL 03-5723-6461
